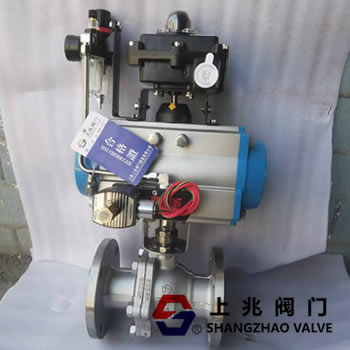

液氨氣動不銹鋼球閥
日期： 22-04-24 閱讀次數：
液氨氣動不銹鋼球閥介紹:
液氨氣動不銹鋼球閥材料:304不銹鋼硅溶膠防火抗靜電高臺球閥，結構:常開或常閉氣缸可根據現場應用場合設定:雙作用，使用介質:液氨、氨氣、煤氣，使用溫度:-40℃u002F+120℃，使用壓力:4.0MPa，連接法蘭形式:凹面，配套附件:220Vu002F24V防爆電磁閥2個。
液氨氣動不銹鋼球閥技術參數:
1。閥體材料:WCB碳鋼u002F304不銹鋼硅溶膠耐火抗靜電球閥
2。執行機構:帶手輪的防爆裝置。
3，防爆等級EXdiiCT5，
4。電源:220V，24V
5。緊急切斷閥工作壓力:1.6～4.0 MPa。工作溫度:-40攝氏度+120攝氏度。使用的介質:氨、油、氣體、n8。法蘭端:GBu002FT9113.1-2000u002F凸面、凸面、凹面
9。設計標準:GB 002 ft 12224 GB 002 ft 12237
10。結構長度:GB 002 ft 12221
1。壁厚:GB 002 ft 12224-2005。檢驗和試驗:GBu002F13927、API598
液氨氣動不銹鋼球閥閥桿防泄漏設計:
1。閥桿設計用于防止爆裂。
2。在密封的第一階段，錐形閥桿墊片有效地防止了閥桿旋轉過程中介質的泄漏。
并且在異常升壓狀態下，也能有效防止泄漏。
3。在密封的第二階段，一組V形組合填料受壓后向兩側膨脹，從而防止泄漏。
4。釋放碟形彈簧的預緊力，自動補償填料和閥桿墊片的磨損。
5。使用閥桿螺母壓緊所有閥桿密封系統，以防止泄漏。
6。止回閥墊固定閥桿螺母，防止其松動。
7。防靜電裝置:當閥門運行時，由于球體與聚四氟乙烯等非金屬材料制成的閥座之間的摩擦，會產生靜電荷，并在球排中積聚。為了防止靜電火花，在閥門上專門安裝了一個防靜電裝置，以導出產生的靜電。
8。防火結構:采用獨特的結構。發生火災時，非金屬密封面材料燃燒時，金屬環利用彈簧的彈力推動閥座與球體密封，從而阻止火勢蔓延和介質外流。防火設計符合API607、JBu002FT6899和BS755。
9。自動泄壓結構:當閥門中間腔內壓力因管路系統壓力或介質溫度變化而異常升高時，中間腔內介質能靠自身推力推動閥座自動泄壓，從而保證閥門的安全性。
液氨氣動不銹鋼球閥是一種雙作用氣動切斷閥，有兩個防爆電磁閥:一個控制打開，線圈可以斷電，閥門保持打開，另一個控制關閉。
回路可以斷電，閥門將保持關閉。
液氨閥安裝步驟_液氨氣動球閥:安裝前，先接通氣源和電源，通過給電磁閥線圈通電和斷電，測試閥門的啟閉動作。然后，安裝閥門。安裝后，再次打開和關閉閥門，以測試開關動作。通過測試后，將投入生產應用。
