一、上兆閥門的型號
閥門的型號是用來表示閥類、驅動及連接形式、密封圈材料和公稱壓力等要素的。
由于閥門種類繁雜，為了制造和使用方便，國家對閥門產品型號的編制方法做了統一規定。閥門產品的型號是由七個單元組成，用來表明閥門類別、驅動種類、連接和結構形式、密封面或襯里材料、公稱壓力及閥體材料。

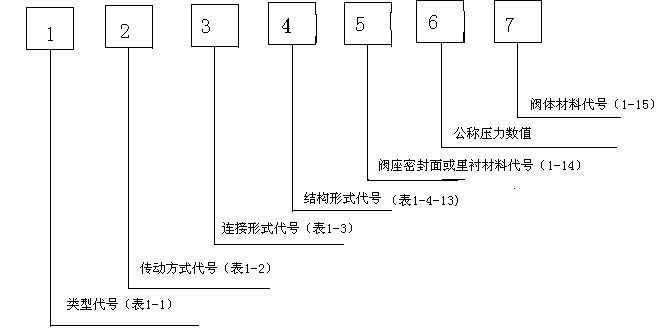

閥門型號的組成由七個單元順序組成（見下表）
1．閥門的類型代號
表 1—1
| 閥門類型 | 代 號 | 閥 門 類 型 | 代 號 | 閥 門 類 型 | 代號 |
| 閘 閥 | Z | 球 閥 | Q | 疏 水 閥 | S |
| 截 止 閥 | J | 旋 塞 閥 | X | 安 全 閥 | A |
| 節 流 閥 | L | 液 面 指 示 器 | M | 減 壓 閥 | Y |
| 隔 膜 閥 | G | 止 回 閥 | H | 緊急切斷閥 | QD |
| 柱 塞 閥 | U | 碟 閥 | D |
2．傳動方式代號用阿拉伯?dāng)?shù)字表示，按表1—2的規定
表 1—2
| 傳 動 方 式 | 代 號 | 傳 動 方 式 | 代 號 |
| 電 磁 閥 電 磁— 液 動 電 — 液 動 蝸 輪 正 齒 輪 | 0 1 2 3 4 | 傘 齒 輪 氣 動 液 動 氣 — 液 動 電 動 | 5 6 7 8 9 |
注：①手輪、手柄和扳手傳動以及安全閥、減壓閥、疏水閥省略本代號。
②對于氣動或液動：常開式用6K、7K表示；常閉式用6B、7B表示；氣動帶手動用6S表示。
防爆電動用“9B”表示。
3．連接形式代號用阿拉伯?dāng)?shù)字表示，按表1—3的規定
表 1—3
| 連 節 形 式 | 代 號 | 連 節 形 式 | 代 號 |
| 內 螺 紋 外 螺 紋 法 蘭 焊 接 | 1 2 4 6 | 對 夾 卡 箍 卡 套 | 7 8 9 |
注：焊接包括對焊和承插焊
4．結構形式代號用阿拉伯?dāng)?shù)字表示1—4~13
表 1—4
| 閘 閥 結 構 形 式 | 代 號 | |||
| 明 桿 | 楔 式 | 彈 性 閘 板 | 0 | |
| 剛 性 | 單 閘 板 | 1 | ||
| 雙 閘 板 | 2 | |||
| 平 行 式 | 單 閘 板 | 3 | ||
| 雙 閘 板 | 4 | |||
| 暗 桿 楔 式 | 單 閘 板 | 5 | ||
| 雙 閘 板 | 6 | |||
表 1—5
| 截 止 閥 和 節 流 閥 結 構 形 式 | 代 號 | |
| 直 通 式 | 1 | |
| 角 式 | 4 | |
| 直 流 式 | 5 | |
| 平 衡 | 直 通 式 | 6 |
| 角 式 | 7 | |
表 1—6
| 球 閥 結 構 形 式 | 代 號 | ||
| 浮 動 | 直 通 式 | 1 | |
| L 形 | 三 通 式 | 4 | |
| T 形 | 5 | ||
| 固 定 | 直 通 式 | 7 | |
表 1—7
| 蝶 閥 結 構 形 式 | 代 號 |
| 杠 桿 式 垂 直 板 式 斜 板 式 | 0 1 3 |
表 1—8
| 隔 膜 閥 結 構 形 式 | 代 號 |
| 屋 脊 式 截 止 式 閘 板 式 | 1 3 7 |
表 1—9
| 旋 塞 閥 結 構 形 式 | 代 號 | |
| 填 料 | 直 通 式 | 3 |
| T 形 三 通 式 | 4 | |
| 四 通 式 | 5 | |
| 油 封 | 直 通 式 | 7 |
| T 形 三 通 式 | 8 | |
表 1—10
| 止 回 閥 和 底 閥 結 構 形 式 | 代 號 | |
| 升 降 | 直 通 式 | 1 |
| 立 式 | 2 | |
| 旋 啟 | 單 瓣 式 | 4 |
| 多 瓣 式 | 5 | |
| 雙 瓣 式 | 6 | |
表 1—11
| 安 全 閥 結 構 形 式 | 代 號 | |||
| 彈 簧 | 封 閉 | 帶 散 熱 片 | 全 啟 式 | 0 |
| 1 | ||||
| 2 | ||||
| 帶 板 手 | 全 啟 式 | 4 | ||
| 不 封 閉 | 雙彈簧微啟式 | 3 | ||
| 微 啟 式 | 7 | |||
| 全 啟 式 | 8 | |||
| 微 啟 式 | 5 | |||
| 帶控制機構 | 全 啟 式 | 6 | ||
| 脈 沖 式 | 9 | |||
注：杠桿式安全閥在類型代號前加“G”漢語拼音字母。
表 1—12
| 減 壓 閥 結 構 形 式 | 代 號 |
| 薄 膜 式 彈 簧 薄 膜 式 活 塞 式 波 紋 管 式 杠 桿 式 | 1 2 3 4 5 |
表 1—13
| 疏 水 閥 結 構 形 式 | 代 號 |
| 浮 球 式 鐘 形 浮 子 式 脈 沖 式 熱 動 力 式 | 1 5 8 9 |
6． 閥座密封面或襯里材料代號用漢語拼音字母表示，按表1—14的規定。
| 閥座密封面或襯里材料 | 代 號 | 閥座密封面或襯里材料 | 代 號 |
| 銅 合 金 橡 膠 尼 龍 塑 料 氟 塑 料 巴 氏 合 金 合 金 鋼 | T X N F B H | 滲 氮 鋼 硬 質 合 金 襯 膠 襯 鉛 搪 瓷 滲 硼 鋼 | D Y J Q C P |
注：由閥體直接加工的閥座密封面材料代號用“W”表示；當閥座和閥瓣（閘板）密封面材料不同時，
用低硬度材料代號表示（隔膜閥除外）。
8．閥體材料代號用漢語拼音字母表示，按表 1—15的規定
表 1—15
| 閥 體 材 料 | 代 號 | 閥 體 材 料 | 代 號 |
| HT25-47 KT30-6 QT40-15 H62 ZG25 | Z K Q T C | Cr5Mo 1Cr18Ni9Ti Cr18Ni12Mo2Ti 12CrMoV | I P R V |
注：PN≤1.0MPa的灰鑄鐵閥體和PN≥2.5MPa的碳素鋼閥體，省略本代號。
2．傳動方式代號用阿拉伯?dāng)?shù)字表示，按表1—2的規定
表 1—2
| 傳 動 方 式 | 代 號 | 傳 動 方 式 | 代 號 |
| 電 磁 閥 電 磁— 液 動 電 — 液 動 蝸 輪 正 齒 輪 | 0 1 2 3 4 | 傘 齒 輪 氣 動 液 動 氣 — 液 動 電 動 | 5 6 7 8 9 |
注：①手輪、手柄和扳手傳動以及安全閥、減壓閥、疏水閥省略本代號。
②對于氣動或液動：常開式用6K、7K表示；常閉式用6B、7B表示；氣動帶手動用6S表示。
防爆電動用“9B”表示。
3．連接形式代號用阿拉伯?dāng)?shù)字表示，按表1—3的規定
表 1—3
| 連 節 形 式 | 代 號 | 連 節 形 式 | 代 號 |
| 內 螺 紋 外 螺 紋 法 蘭 焊 接 | 1 2 4 6 | 對 夾 卡 箍 卡 套 | 7 8 9 |
注：焊接包括對焊和承插焊
4．結構形式代號用阿拉伯?dāng)?shù)字表示1—4~13
表 1—4
| 閘 閥 結 構 形 式 | 代 號 | |||
| 明 桿 | 楔 式 | 彈 性 閘 板 | 0 | |
| 剛 性 | 單 閘 板 | 1 | ||
| 雙 閘 板 | 2 | |||
| 平 行 式 | 單 閘 板 | 3 | ||
| 雙 閘 板 | 4 | |||
| 暗 桿 楔 式 | 單 閘 板 | 5 | ||
| 雙 閘 板 | 6 | |||
表 1—5
| 截 止 閥 和 節 流 閥 結 構 形 式 | 代 號 | |
| 直 通 式 | 1 | |
| 角 式 | 4 | |
| 直 流 式 | 5 | |
| 平 衡 | 直 通 式 | 6 |
| 角 式 | 7 | |
表 1—6
| 球 閥 結 構 形 式 | 代 號 | ||
| 浮 動 | 直 通 式 | 1 | |
| L 形 | 三 通 式 | 4 | |
| T 形 | 5 | ||
| 固 定 | 直 通 式 | 7 | |
表 1—7
| 蝶 閥 結 構 形 式 | 代 號 |
| 杠 桿 式 垂 直 板 式 斜 板 式 | 0 1 3 |
表 1—8
| 隔 膜 閥 結 構 形 式 | 代 號 |
| 屋 脊 式 截 止 式 閘 板 式 | 1 3 7 |
表 1—9
| 旋 塞 閥 結 構 形 式 | 代 號 | |
| 填 料 | 直 通 式 | 3 |
| T 形 三 通 式 | 4 | |
| 四 通 式 | 5 | |
| 油 封 | 直 通 式 | 7 |
| T 形 三 通 式 | 8 | |
表 1—10
| 止 回 閥 和 底 閥 結 構 形 式 | 代 號 | |
| 升 降 | 直 通 式 | 1 |
| 立 式 | 2 | |
| 旋 啟 | 單 瓣 式 | 4 |
| 多 瓣 式 | 5 | |
| 雙 瓣 式 | 6 | |
表 1—11
| 安 全 閥 結 構 形 式 | 代 號 | |||
| 彈 簧 | 封 閉 | 帶 散 熱 片 | 全 啟 式 | 0 |
| 1 | ||||
| 2 | ||||
| 帶 板 手 | 全 啟 式 | 4 | ||
| 不 封 閉 | 雙彈簧微啟式 | 3 | ||
| 微 啟 式 | 7 | |||
| 全 啟 式 | 8 | |||
| 微 啟 式 | 5 | |||
| 帶控制機構 | 全 啟 式 | 6 | ||
| 脈 沖 式 | 9 | |||
注：杠桿式安全閥在類型代號前加“G”漢語拼音字母。
表 1—12
| 減 壓 閥 結 構 形 式 | 代 號 |
| 薄 膜 式 彈 簧 薄 膜 式 活 塞 式 波 紋 管 式 杠 桿 式 | 1 2 3 4 5 |
表 1—13
| 疏 水 閥 結 構 形 式 | 代 號 |
| 浮 球 式 鐘 形 浮 子 式 脈 沖 式 熱 動 力 式 | 1 5 8 9 |
6． 閥座密封面或襯里材料代號用漢語拼音字母表示，按表1—14的規定。
| 閥座密封面或襯里材料 | 代 號 | 閥座密封面或襯里材料 | 代 號 |
| 銅 合 金 橡 膠 尼 龍 塑 料 氟 塑 料 巴 氏 合 金 合 金 鋼 | T X N F B H | 滲 氮 鋼 硬 質 合 金 襯 膠 襯 鉛 搪 瓷 滲 硼 鋼 | D Y J Q C P |
注：由閥體直接加工的閥座密封面材料代號用“W”表示；當閥座和閥瓣（閘板）密封面材
料不同時，用低硬度材料代號表示（隔膜閥除外）。
8．閥體材料代號用漢語拼音字母表示，按表 1—15的規定
表 1—15
| 閥 體 材 料 | 代 號 | 閥 體 材 料 | 代 號 |
| HT25-47 KT30-6 QT40-15 H62 ZG25 | Z K Q T C | Cr5Mo 1Cr18Ni9Ti Cr18Ni12Mo2Ti 12CrMoV | I P R V |
注：PN≤1.0MPa的灰鑄鐵閥體和PN≥2.5MPa的碳素鋼閥體，省略本代號。
