單作用氨氣儲罐氣動切斷閥
日期： 23-03-22 閱讀次數：

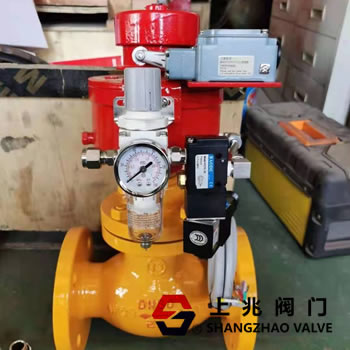

單作用氨氣儲罐氣動切斷閥
單作用氨氣儲罐氣動切斷閥-液氨儲罐常閉式氣動切斷閥-氨水儲罐單作用氣動切斷閥
型號：QDQ641F-40P
氣動切斷閥概述：
氨氣儲罐氣動切斷閥由防火防靜電球閥配置氣動執行器組成，氣動執行結構分為雙作用型氣動執行器（常開式）和單作用型氣動執行器（常閉式），通過防爆電磁閥線圈控制，實現堵截閥遠程控制的開關動作。氣動切斷閥可實現集中自動化控制，快速開啟或封閉管路，能有效的對儲罐、管道、車間出產進行緊急情況控制和治理。
儲罐氣動切斷閥執行尺度：
1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、檢修主試驗：JB/T 9092、API 598。
液氨氣動切斷閥工作原理：
1、當氣動執行器與電路和系統氣源接通后，空氣通過管道A或B管進入A缸（B缸）推動活塞向一端運動，從而帶動旋轉軸和球芯滾動90°。
2、氣動執行器頂部連動可視器，當綠色標志指向“開"字時標志閥門開啟。
3、回信器信號燈綠燈亮時閥門處在開啟位置，而紅燈亮時閥門處在封閉位置。
4、空氣減壓閥可過濾水分及雜質和調節氣源壓力大小的作用。
緊急切斷閥手動部門可采用鋼板壓制的手柄。手柄設有限位結構，在閥門開啟、封閉的位置設定限位，當閥門使用在（氣動/手動）裝置上時，限位塊上設有鎖孔可鎖定開關位置避免誤操縱。手柄上有顯著地開和關標識。手輪機構的作用是當控制系統因停電、停氣、控制器無輸出或執行機構失靈時,利用它可以直接操作緊急堵截閥，以維持出產的正常進行。
常閉式單作用氨水儲罐氣動切斷閥在球芯、閥桿、閥體之間設置彈簧，能將開關過程產生的靜電導出，下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。止推軸承減小閥桿磨擦力矩，可使閥桿長期操縱平穩靈活，因為聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，因此氣動堵截閥的使用壽命長。
