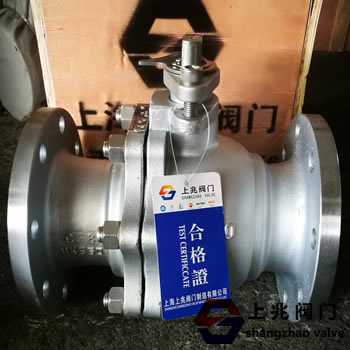

Q41F國標不銹鋼法蘭球閥結構及工作原理
日期： 25-02-19 閱讀次數：
一、引言
在工業管道系統中，閥門起著至關重要的控制和調節作用。其中，Q41F國標不銹鋼法蘭球閥作為一種常用的閥門類型，以其獨特的結構和可靠的工作原理，廣泛應用于石油、化工、天然氣、食品、醫藥等眾多領域。深入了解其結構和工作原理，對于正確選型、安裝、使用和維護球閥具有重要意義。
二、Q41F國標不銹鋼法蘭球閥的結構
（一）閥體
材質
國標不銹鋼法蘭球閥的閥體通常采用優質的不銹鋼材料，如304、316等。這些不銹鋼材料具有良好的耐腐蝕性，能夠適應多種腐蝕性介質的工作環境。例如，在化工行業中，經常會處理含有酸、堿等腐蝕性化學物質的流體，316不銹鋼閥體能夠有效地抵御這些物質的侵蝕，保證球閥的長期穩定運行。
結構形狀
閥體為球形，這種形狀為流體提供了較為流暢的通道。它的內部腔室設計合理，能夠減少流體在通過時的阻力。閥體上設有進出口法蘭，通過法蘭與管道系統連接。法蘭的尺寸和標準遵循國標規定，確保了與其他管道部件的兼容性。例如，在石油管道系統中，不同的管道段需要準確地連接，Q41F不銹鋼球閥的法蘭結構能夠方便地與其他法蘭式管道部件進行對接，保證整個管道系統的密封性和完整性。
（二）球體
球體材質
球體也是采用不銹鋼材料制造，與閥體材料相匹配。其表面經過精密加工，具有很高的光潔度。這不僅有助于減少球體與閥座之間的摩擦，還能提高密封性能。例如，在食品和醫藥行業，對于衛生要求較高，球體的光潔表面可以防止介質殘留和細菌滋生，保證產品的質量安全。
球體的作用
球體是球閥的核心部件，它在閥體內起著截?cái)嗷驅黧w的作用。當球體的通孔與閥體進出口通道對準時，流體可以順利通過球閥；當球體旋轉90度，球體的實體部分截?cái)嗤ǖ罆r(shí)，流體則被阻止流動。球體的轉動是通過閥桿來控制的。
（三）閥座
閥座材質
閥座通常采用聚四氟乙烯（PTFE）、增強聚四氟乙烯等材料。PTFE具有優異的化學穩定性、低摩擦系數和良好的自潤滑性。在高溫、高壓或腐蝕性介質的工況下，增強聚四氟乙烯閥座能夠提供可靠的密封性能。例如，在化工生產中的高溫酸性介質管道中，增強聚四氟乙烯閥座能夠抵抗酸性物質的腐蝕，同時在球體與閥座之間形成有效的密封。
閥座的密封原理
閥座與球體緊密配合，形成密封面。當球閥關閉時，球體在閥桿的驅動下緊壓在閥座上，通過閥座材料的彈性變形和球體與閥座之間的緊密貼合來實現密封。這種密封方式能夠有效地防止介質泄漏。在不同的壓力條件下，閥座能夠自適應地調整與球體的接觸壓力，保證密封效果。
（四）閥桿
閥桿材質
閥桿一般采用不銹鋼材質，具有足夠的強度和耐腐蝕性。為了防止閥桿在使用過程中被腐蝕和磨損，閥桿表面可能會進行鍍鉻、氮化等處理。例如，在海洋環境下的石油開采平臺上，由于空氣中鹽分含量高，閥桿經過特殊處理后能夠抵抗海水的腐蝕，保證球閥的正常操作。
閥桿的功能
閥桿連接球體和外部的操作機構，如手柄或電動執行器。它將外部的操作力傳遞給球體，實現球體的旋轉運動。閥桿還起到定位球體位置的作用，確保球體在開啟和關閉狀態下的準確位置。在一些需要精確流量控制的應用中，閥桿的定位精度對于控制流體流量至關重要。
（五）密封件
填料密封
填料密封位于閥桿與閥體之間，主要作用是防止介質沿閥桿泄漏。常見的填料材料有石棉、石墨等。石棉填料具有良好的密封性能和耐溫性，石墨填料則具有更好的自潤滑性和化學穩定性。在中低壓工況下，這些填料密封能夠有效地防止介質泄漏。例如，在普通的工業用水管道系統中，石棉填料密封的球閥可以滿足基本的密封要求。
O型圈密封
在球閥的一些部位，如球體與閥桿的連接處等，會采用O型圈密封。O型圈一般采用橡膠或氟橡膠等材料，其密封原理是依靠自身的彈性變形填充密封間隙。氟橡膠O型圈具有良好的耐油性、耐腐蝕性和耐高溫性，適用于一些特殊的工況，如石油化工行業中的油類介質管道。
三、Q41F國標不銹鋼法蘭球閥的工作原理
（一）開啟過程
手動操作
當采用手動操作時，操作人員通過轉動手柄來驅動閥桿。閥桿將旋轉運動傳遞給球體，使球體的通孔逐漸與閥體進出口通道對準。在這個過程中，球體與閥座逐漸分離，流體通道逐漸打開。由于球體的轉動比較靈活，開啟過程相對較為迅速和平穩。例如，在小型的食品加工車間的管道系統中，操作人員可以輕松地手動開啟Q41F球閥，調節原料或成品的流量。
電動操作
在一些大型工業裝置或者需要遠程控制的場合，會采用電動執行器來操作球閥。當接收到開啟信號時，電動執行器的電機開始轉動，通過減速機構將高速旋轉轉化為閥桿所需的低速大扭矩旋轉。閥桿帶動球體旋轉，實現球閥的開啟。電動操作能夠?qū)崿F(xiàn)精確的控制，并且可以與自動化控制系統集成，方便遠程監控和操作。例如，在大型的天然氣輸送管道網絡中，中控室可以遠程控制各個節點的Q41F球閥的開啟，實現高效的流量分配和管道維護。
（二）關閉過程
手動關閉
手動關閉時，操作人員反向轉動手柄，閥桿帶動球體旋轉。球體的實體部分逐漸靠近閥座，當球體完全截?cái)嗔黧w通道并緊壓在閥座上時，球閥關閉。在關閉過程中，由于閥座的密封性能和球體與閥座之間的配合，能夠有效地防止介質泄漏。例如，在化工生產中，當需要停止某一反應釜的進料時，操作人員手動關閉進料管道上的Q41F球閥，確保反應釜內的化學反應在安全的物料環境下進行。
電動關閉
電動執行器在接收到關閉信號后，驅動閥桿反向旋轉，球體向閥座靠近并最終緊密貼合。電動關閉過程同樣具有精確控制的特點，并且可以通過反饋裝置監測球體的位置，確保球閥完全關閉。在石油管道運輸中，當需要截?cái)嗄骋欢喂艿赖氖土鲃?dòng)時，電動關閉Q41F球閥能夠快速、準確地完成任務，防止石油泄漏造成安全事故和環境污染。
（三）流量調節原理
部分開啟狀態
當球閥處于部分開啟狀態時，球體的通孔與閥體進出口通道部分重合。此時，流體通過的截面積減小，流量也相應減小。由于球體的轉動角度與流量之間存在一定的關系，通過精確控制球體的轉動角度，可以實現對流量的較為精確的調節。例如，在醫藥生產過程中，需要精確控制藥液的流量，通過調節Q41F球閥的球體轉動角度，可以滿足不同生產環節對藥液流量的要求。
流量特性曲線
Q41F球閥的流量特性曲線近似于快開特性。在較小的開度下，流量變化較大；隨著開度的增加，流量變化逐漸趨于平緩。這種流量特性在一些對初始流量調節比較敏感的應用中具有一定的優勢。例如，在某些化工反應過程中，反應初期需要精確控制反應物的流量，Q41F球閥的快開特性能夠滿足這一需求。
四、結論
Q41F國標不銹鋼法蘭球閥以其合理的結構設計和可靠的工作原理，在眾多工業領域發揮著不可替代的作用。其不銹鋼材質的閥體、球體等部件保證了在腐蝕性環境下的耐用性；閥座與球體的良好配合實現了可靠的密封；閥桿有效地傳遞操作力并定位球體；而密封件則防止了介質的泄漏。無論是手動操作還是電動操作，球閥在開啟、關閉和流量調節方面都表現出良好的性能。隨著工業技術的不斷發展，Q41F國標不銹鋼法蘭球閥也在不斷改進和優化，以適應更加復雜和多樣化的工業需求。對于工程技術人員和相關行業從業者來說，深入理解其結構和工作原理，有助于更好地進行球閥的選型、安裝、使用和維護工作，從而保障整個工業管道系統的安全、高效運行。
