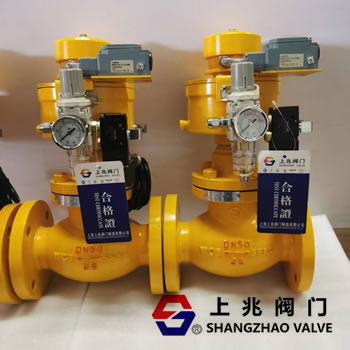

液氨管道氣動緊急切斷閥怎么選型
日期： 25-03-13 閱讀次數：
在液氨管道系統中，氣動緊急切斷閥的選型至關重要。這不僅關系到整個系統的安全性、可靠性，還會對生產運營的連續性產生重大影響。以下上兆閥門將從多個關鍵方面詳細闡述液氨管道氣動緊急切斷閥的選型要點。
一、介質特性考量
液氨具有獨特的物理和化學性質，這是選型時首先需要考慮的因素。
（一）氨的毒性
液氨是一種有毒的化學品。在發生泄漏時，即使少量的液氨揮發到空氣中，也可能對人體健康造成嚴重危害，如刺激呼吸道、損害眼睛等。因此，所選用的氣動緊急切斷閥必須具備高度的密封性，防止液氨泄漏。閥門的密封材料需要耐氨腐蝕，常見的如氟橡膠等密封材料在液氨環境中能夠保持較好的密封性能。
（二）氨的腐蝕性
液氨對某些金屬有腐蝕性，尤其是在有水存在的情況下。例如，普通碳鋼在液氨和水的混合環境中可能會發生腐蝕。所以，閥門的閥體材質應選用耐氨腐蝕的材料，如不銹鋼等。對于氣動緊急切斷閥內部的部件，如閥芯、閥座等，同樣要采用耐腐蝕的材料或者進行特殊的防腐處理，以確保閥門在長期接觸液氨的情況下能夠正常工作。
（三）氨的物理狀態
液氨在不同的溫度和壓力下會呈現液態和氣態的轉換。在選型時，要確保閥門能夠適應液氨在管道中的實際工況，包括可能出現的溫度波動和壓力變化。閥門的耐壓等級和耐溫范圍必須涵蓋液氨管道系統的運行參數。
二、閥門類型與結構
氣動緊急切斷閥有多種類型和結構，不同的類型適用于不同的應用場景。
（一）球閥
密封性能
??球閥在關閉時，球體與閥座緊密貼合，能夠提供較好的密封效果。對于液氨管道，這種密封性能有助于防止液氨泄漏。而且，球閥的操作相對簡單，通過旋轉球體即可實現閥門的開啟和關閉。
流通能力
??球閥的內部流道較為通暢，在液氨管道中能夠提供較大的流通能力，減少壓力損失。這對于保持液氨在管道中的穩定流動非常重要。
（二）蝶閥
結構特點
??蝶閥結構簡單、體積小、重量輕。在一些對空間要求較為嚴格的液氨管道安裝環境中，蝶閥可能是一個較好的選擇。
適用范圍
??然而，蝶閥的密封性能相對球閥可能稍差一些。在低壓、大口徑的液氨管道中，如果對密封要求不是極高，蝶閥可以考慮使用。但在高壓或者對泄漏要求嚴格的場合，需要謹慎選擇。
（三）閘閥
密封原理
??閘閥通過閘板與閥座的貼合來實現密封。在全開狀態下，閘閥的流道幾乎沒有阻礙，對液氨的流通影響較小。
局限性
??但是，閘閥的開啟和關閉速度相對較慢，在緊急切斷的情況下可能無法快速響應。而且，閘閥的密封面容易磨損，需要定期維護。
三、閥門的工作壓力和溫度
液氨管道的工作壓力和溫度范圍是選型的重要依據。
（一）壓力等級
確定方法
??需要準確確定液氨管道的最大工作壓力。一般來說，要考慮正常運行時的壓力、可能出現的壓力波動（如啟動和停止過程中的壓力沖擊）以及安全余量。根據這些因素選擇合適壓力等級的氣動緊急切斷閥。例如，如果液氨管道的最大工作壓力為1.6MPa，那么應選擇壓力等級不低于1.6MPa的閥門，通?？梢赃x擇2.5MPa壓力等級的閥門以提供足夠的安全余量。
超壓保護
??閥門應具備一定的超壓保護能力。當管道內壓力超過閥門的額定壓力時，閥門應能夠保持密封，防止液氨泄漏，并且不會因壓力過高而損壞。
（二）溫度范圍
適應低溫
??液氨的沸點較低，在儲存和輸送過程中通常處于低溫狀態。氣動緊急切斷閥需要能夠在低溫環境下正常工作，包括閥門的閥體、密封件、執行機構等部件。例如，一些特殊的低溫閥門采用了耐低溫的材料和特殊的結構設計，能夠在 - 30℃甚至更低的溫度下正常操作。
溫度波動
??除了適應低溫，還要考慮液氨管道在運行過程中可能出現的溫度波動。閥門的材料和結構應能夠承受這種溫度變化而不會產生變形、損壞或密封失效等問題。
四、執行機構的選型
氣動緊急切斷閥的執行機構負責驅動閥門的開啟和關閉動作，其性能直接影響閥門的操作。
（一）氣源要求
氣源壓力
??確定合適的氣源壓力是執行機構選型的關鍵。氣源壓力應能夠滿足執行機構驅動閥門快速動作的要求。一般來說，根據閥門的尺寸、工作壓力以及所需的關閉速度等因素來確定氣源壓力。例如，對于較大口徑的液氨管道閥門，可能需要較高的氣源壓力來確保閥門能夠在規定的時間內關閉。
氣源清潔度
??氣源的清潔度也非常重要。雜質和水分可能會影響執行機構的正常工作，甚至導致?lián)p壞。因此，氣源需要經過過濾和干燥處理，確保進入執行機構的氣體純凈、干燥。
（二）執行機構類型
薄膜式執行機構
??薄膜式執行機構結構簡單、成本較低。它通過薄膜的變形來驅動閥門動作，適用于一些對關閉力要求不是特別高的液氨管道閥門。然而，薄膜式執行機構的輸出力相對有限，在一些高壓、大口徑的閥門應用中可能不太適用。
活塞式執行機構
??活塞式執行機構能夠提供較大的輸出力，適用于需要較大關閉力的液氨管道閥門。它的響應速度較快，能夠在緊急情況下迅速關閉閥門。但是，活塞式執行機構的結構相對復雜，成本也較高。
五、閥門的控制與安全功能
液氨管道氣動緊急切斷閥需要具備可靠的控制和安全功能。
（一）控制方式
手動控制
??閥門應具備手動控制功能，以便在自動控制系統故障或者需要進行手動操作時能夠?qū)﹂y門進行開啟和關閉操作。手動操作裝置應方便、可靠，并且在操作時不會對閥門的密封性能產生影響。
自動控制
??在正常運行情況下，閥門應由自動控制系統進行控制。例如，可以通過與液位傳感器、壓力傳感器等設備的聯動，實現當液氨液位異?；蛘邏毫Ξ惓r自動關閉閥門。自動控制信號應準確、可靠，確保閥門能夠及時響應。
（二）安全功能
故障安全位置
??氣動緊急切斷閥應具有故障安全位置功能。在氣源故障或者控制系統故障時，閥門應能夠自動切換到預先設定的安全位置，通常是關閉狀態，以防止液氨泄漏。
閥門位置反饋
??閥門應能夠提供準確的位置反饋信號，以便操作人員能夠?qū)崟r了解閥門的狀態。這對于監控液氨管道系統的運行情況非常重要，可以及時發現閥門的異常情況并采取相應的措施。
六、安裝與維護要求
選型時還需要考慮閥門的安裝和維護要求。
（一）安裝空間
根據液氨管道的布局和現場環境，選擇合適尺寸和結構的氣動緊急切斷閥，確保有足夠的安裝空間。要考慮閥門與周圍設備和管道的連接方式，保證安裝方便、牢固。
（二）維護便利性
閥門應易于維護，包括定期的檢查、清潔、密封件更換等操作。例如，閥門的結構設計應便于拆卸和組裝，內部部件應易于接近，以便進行維修和保養。閥門的維護周期和維護成本也是需要考慮的因素，選擇維護周期長、維護成本低的閥門可以降低整個液氨管道系統的運營成本。
液氨管道氣動緊急切斷閥的選型需要綜合考慮介質特性、閥門類型與結構、工作壓力和溫度、執行機構、控制與安全功能以及安裝與維護要求等多個方面。只有全面、細致地分析這些因素，才能選擇到合適的氣動緊急切斷閥，確保液氨管道系統的安全、可靠運行。
