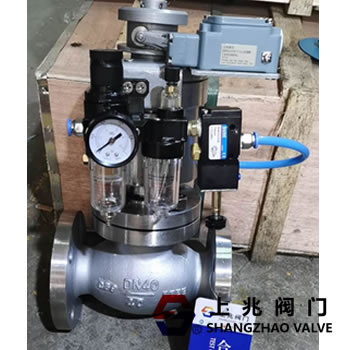

不銹鋼活塞式氣動切斷閥
日期： 21-09-12 閱讀次數：
1、不銹鋼活塞式氣動切斷閥--概述：
不銹鋼活塞式氣動切斷閥由氣動活塞式執行機構和直行程調節機構組成，中間由一個支架。 氣動活塞式緊急切斷閥按調節機構的類型可分為三種：直通式單座切斷閥ZSQP型、直通套筒切斷閥ZSQM型、二位三通切斷閥ZSQN型。
氣動活塞執行器有兩種類型：?jiǎn)巫饔脧椈蓮?fù)位和雙作用雙進氣。
采用單作用執行機構，整機動作方式可分為氣閉式水平管路連接和氣開式水平管路斷開。
氣動活塞式截止閥有硬密封和軟密封兩種密封形式，適用于不同的溫度和壓力。
當信號壓力為零時，閥芯處于初始狀態由于彈簧的唯一預緊力而處于常開或常閉狀態。
當執行器接收到0.4～0.6MPa的信號壓力時，活塞產生推力，壓縮彈簧，推動推桿、閥體、閥芯到極限位置，使閥門全開或全開完全關閉。
實現對管道內介質的接通和切斷或管道間切換的控制。
配備二位三通電磁閥，使活塞式截止閥的控制更加方便簡單。
2. 不銹鋼活塞式氣動切斷閥-作用原理：
當信號壓力為零時，閥芯處于初始狀態常開或常閉，僅靠彈簧預緊力.
執行機構收到0.4~0.6MPa的信號壓力時，壓縮彈簧，帶動推桿、閥體、閥芯移動到極限位置，使閥門全開或全關。
實現對管道內介質的接通和切斷或管道間切換的控制。
配備二位三通電動進樣閥，使活塞式切斷閥的控制更加方便簡單。
3. ZSQ氣動活塞式截止閥-結構原理：
氣動活塞式切斷閥由氣動活塞式執行機構和直行程調節機構組成，中間由側邊構成的支架。
氣動活塞式截止閥按調節機構形式可分為三種：直通單座截止閥ZSQP型、直通套筒切斷閥ZSQM型、二位三通切斷閥ZSQN型。
氣動活塞執行器有兩種類型：?jiǎn)巫饔脧椈蓮?fù)位和雙作用雙進氣。
采用單作用執行機構，整機動作方式可分為氣閉式水平管路連接和氣開式水平管路斷開。
氣動活塞切割有硬密封和軟密封兩種密封形式，適用于不同的溫度和壓力。
ZSQM氣動活塞套筒截止閥采用平衡閥芯，可增大截止壓差。
二位三通截止閥采用三流道口的四通閥體，特別適用于兩種流路之間的切換。
