防爆氣動球閥
日期： 21-09-14 閱讀次數：
一、防爆氣動球閥--產品概述：

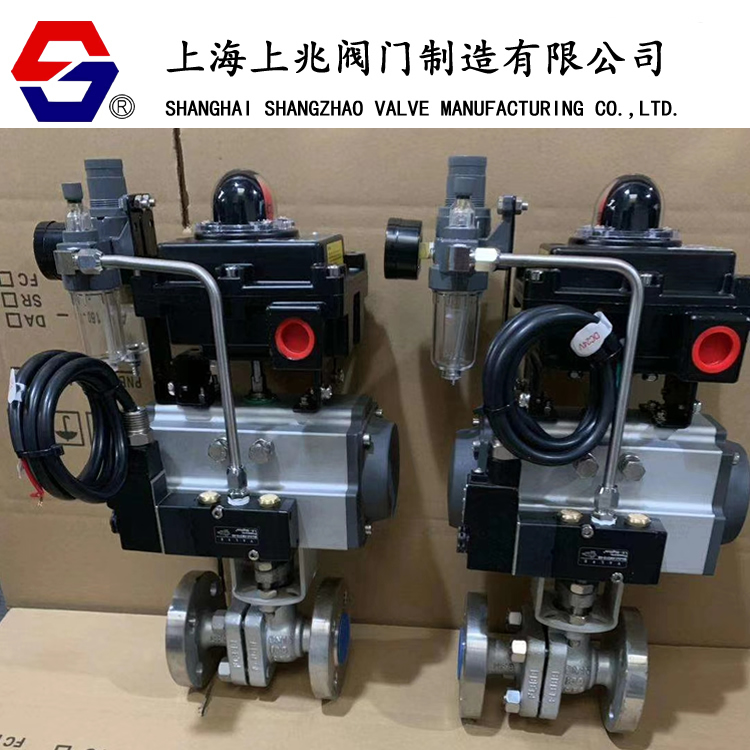

Q641F 防爆氣動球閥由球體、氣動執行機構（雙作用/單作用）、防爆限位開關、防爆電磁閥、空氣過濾器等組成。配以減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。氣動防爆不銹鋼球閥執行器分單作用和雙作用兩種型號。單作用式的獨特優點是一旦動力源發生故障，氣動防爆球閥將按控制系統的要求自動處于開啟或關閉的位置。氣動防爆球閥緊急切斷閥可廣泛應用于石油，化工、環保、冶金、電力、化纖、教學設備、輕工、制藥、造紙、高壓設備等工業自動控制。
二、防爆氣動球閥--產品特點：
1、防爆氣動球閥主要結構由氣動執行器和閥門連接，安裝防爆電磁換向閥，電壓AC220V或AC380V，接上5kgf/cm2左右壓力的氣源即可控制閥門，適用于易燃易爆場合。
2、引進歐洲技術開發生產的浮動球閥，是所有閥類中流阻zui小的一種，開關迅速方便，只要球體轉動90°就完成了全開或全關動作，實現快速啟閉。
3、 雙向密封，密封性能好。閥座采用聚四氟乙烯材料。由于浮動球閥的球體是浮動的，在介質壓力作用下，球體能向出口端方向產生一定的位移并緊壓在出口端的密封面上，而且密封力隨著介質壓力的增加而增大。閥桿采用防吹出和防靜電結構設計。
4、上法蘭采用ISO5211執行機構安裝平臺。方便安裝電動、氣動執行器，節省安裝空間。
三、防爆氣動球閥--主要技術參數：
公稱壓力（MPa） | PN1.6、2.5、4.0、6.4MPa | |
閥體形式 | 兩段式閥體（浮動球體） | 兩段式閥體（固定球體） |
閥芯形式 | “O”型球形閥芯 | |
連接形式 | 法蘭、焊接、螺紋 | |
密封填料 | 聚四氟乙烯（PTFE）、金屬石墨纏繞墊片 | |
流量特性 | 近似快開特性 | |
控制方式 | 開關兩位控制、4-20mA模擬量控制 | |
配置執行機構 | GT、SR、ST、AT、AW系列單雙作用氣動執行器 | |
可調范圍 | DN15-65 | DN80-300 |
250:1 | 350:1 | |
泄漏量 | 軟密封：零泄漏；硬密封：≤額定流量的10-5 | |
適用溫度 | 密封面 | |
PTFE≤150℃、RTFE≤180℃、PPL≤300℃、硬密封≤450℃ | ||
