不銹鋼減壓閥
日期： 21-11-23 閱讀次數：
一、不銹鋼減壓閥簡介：

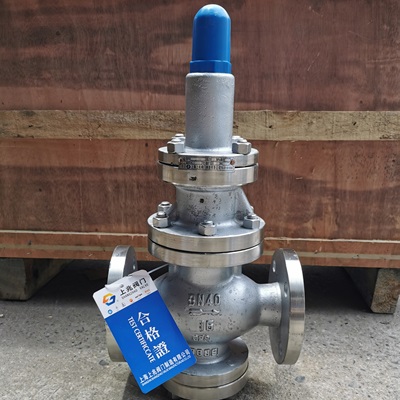

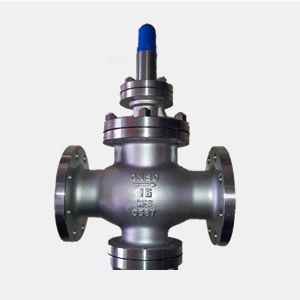

Y43H-16P 不銹鋼蒸汽減壓閥由主閥和導閥兩部分組成。先導活塞蒸汽減壓閥主閥主要由閥座、閥盤、活塞、缸套、彈簧等零件組成。先導活塞蒸汽減壓閥導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。不銹鋼閥門通過調節調節彈簧壓力設定出口壓力,利用膜片傳感出口壓力變化,通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小,實現減壓穩壓功能。
二、不銹鋼減壓閥工作原理：
Y43H 不銹鋼蒸汽減壓閥的工作由閥后壓力進行控制。當壓力感應器檢測到閥門壓力指示升高時，減壓閥閥門開度減??；當檢測到減壓閥后壓力減小，減壓閥閥門開度增大，以滿足控制要求。次閥門是氣動調節閥的一個必備配件，主要作用是將氣源的壓力減壓并穩定到一個定值，以便于調節閥能夠獲得穩定的氣源動力用于調節控制。
三、不銹鋼減壓閥結構特點：
本減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。
導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。本產品在普通減壓閥基礎上作了很大改進，加大了活塞面積，改變了節流結構。改變了密封形式，加大了過流面積等等，從而在提高靈敏度、流量、壽命等方面大大改善了性能。
四、Y43H-16P 不銹鋼蒸汽減壓閥零部件材料：
零件名稱 | 零件材料 |
閥體閥蓋底蓋 | CF8 |
閥座閥盤 | 304 |
缸套 | 2Cr13/銅合金 |
活塞 | 304 |
導閥座導閥桿 | F304 |
主閥彈簧 | 1Cr18Ni9Ti |
導閥主彈簧 | 50CrVA |
調節彈簧 | 60Si12Mn |
