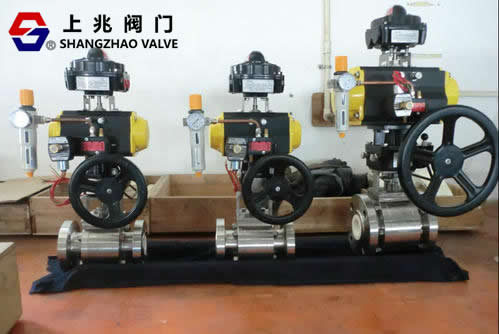

精小型氣動O型切斷球閥
日期： 22-01-21 閱讀次數：
精小型氣動O型切斷球閥產品概述：
Q641F 精小型氣動O型切斷球閥一種轉角為90°的旋轉類控制閥。它由氣動活塞式執行機構和O型球閥組成，閥芯采用圓柱形通孔球體。QJ(D/S)R型為軟密封球閥、QJ(D/S)RY型為硬密封球閥。該產品以壓縮空氣為動力源，接受集散控制系統(DCS)，可編程控制器(PLC)等開關信號，通過電磁閥可實現對不銹鋼閥門快速位式控制。該產品采用直通型鑄造閥體，球面經特殊工藝加工和硬化處理，使其表面光滑耐磨，具有壽命長、結構緊湊、動作可靠、流通能力大、流阻系數小、安裝方便及良好的切斷性能等特點。緊急切斷閥產品廣泛應用于造紙、石化、冶金、航天、食品、醫藥、水處理等行業，特別適用于高黏度和含有纖維介質的工藝控制。
氣動活塞式執行機構可分為單作用和雙作用兩種。雙作用使用在失電或失氣時，閥門處于失電或失氣時的位置，以確保繼續生產。單作用在失電或失氣時，閥門處于原始位置(全開或全閉)。具有結構緊湊、體積小、重量輕、裝拆維護方便；流路暢通、流阻小；密封性能好、泄漏低；可調比在等優點。
QJ（D/S）RF型精小型氣動襯氟O型切斷球閥是由氣動活塞式執行機構和襯氟O型球閥組成。閥芯采用襯氟圓柱形通孔球體和軟密封閥座。
該產品以壓縮空氣為動力源，借助閥門定位器（或電磁閥）對閥門實現連續調節（或位式控制）。
該產品閥體內壁和金屬閥內組件襯由耐腐蝕、抗老化的聚全氟乙丙烯（F46），因而具有耐腐蝕性能良好、抗老化性能高、壽命長、流阻小、流通能力大等優點，特別適用各行業對酸、堿等強腐蝕性介質場合。
精小型氣動O型切斷球閥技術參數：
公稱通徑mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | |
額定流量系數Kv | 21 | 38 | 72 | 112 | 170 | 275 | 380 | 512 | 941 | 1450 | 2220 | 3590 | 5130 | 7360 | 8750 | 11800 | |
公稱壓力MPa | 1.6、2.5、4.0．、6.4 | ||||||||||||||||
額定行程 | 90° | ||||||||||||||||
固有流量特性 | 快開特性 | ||||||||||||||||
閥體材質 | ZG230~450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti | ||||||||||||||||
閥座材質 | 軟密封：PTFE、PPL;硬密封：不銹鋼 | ||||||||||||||||
閥芯材質 | ZG230~450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti | ||||||||||||||||
介質溫度℃ | -40~+80、-40~+350 | ||||||||||||||||
氣源壓力Mpa | 0.4~0.6 | ||||||||||||||||
電磁閥 | 電源 | 220V AC、24V DC | |||||||||||||||
防爆等級 | 普通型、防爆型dIIBT4(dIICT4)、本安型 | ||||||||||||||||
連接形式 | GB9113—2000(JB/T79-94) | ||||||||||||||||
泄漏量Leakage | 軟密封：VI級；硬密封：IV級 | ||||||||||||||||
執行機構接口 | 1/8”G NAMUR1/4”G | ||||||||||||||||
精小型氣動O型切斷球閥執行機構扭轉及動作時間：
| 63*90 | 75*90 | 83*90 | 92*90 | 110*90 | 118*90 | 127*90 | 160*90 | 210*90 | 254*90 | 255*90 | |
扭矩N.m | 400KPa | 23.2 | 40.0. | 56.0 | 77.6 | |||||||
