不銹鋼減壓閥
YB43X-YB13X 不銹鋼比例式減壓閥是一種等比例減低流經介質壓力的調節閥。通常用于高層建筑、泵站及消防系統，既能減動壓又能減靜壓，減壓比例準確。上海上兆閥門制造有限公司十幾年生產各種減壓閥門。比例式減壓閥結構簡單，選材合格，價格實惠，性能可靠。參考比例有：2：1、3：1、4：1、3：2、5：2等，如客戶有特殊要求，可在訂單中說明。
YB43X不銹鋼比例式減壓閥--主要性能參數：
| 型號 | PN | 工作壓力 / MPa | 適用溫度 / ℃ | 適用介質 |
| Y43X-10P | 10 | 1 | ≤90 | 水、氣 |
| Y43X-16P | 16 | 1.6 | ≤90 | 水、氣 |
YB43X不銹鋼比例式減壓閥--主要零部件材料：
| 型號 | 閥體材料 |
| Y43X-10P | 不銹鋼 |
| Y43X-16P | 不銹鋼 |

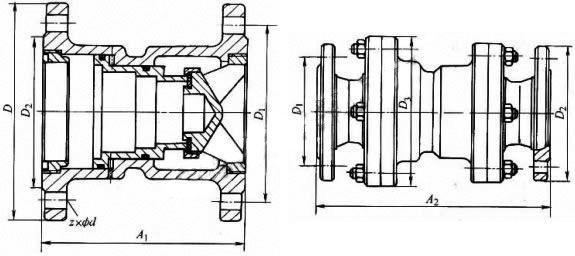

YB43X-10P型產品外形及結構尺寸
| 比例 | DN | D | D1 | D2 | A1 | b | z×φd | D3 | A2 |
| 2:1 3:1 5:2 3:2 4:3 | 25 | 115 | 85 | 65 | 115 | 16 | 4×φ14 | — | — |
| 32 | 140 | 100 | 78 | 124 | 18 | 4×φ18 | — | — | |
| 40 | 150 | 110 | 85 | 132 | 18 | 4×φ18 | — | — | |
| 50 | 165 | 125 | 100 | 140 | 20 | 4×φ18 | — | — | |
| 65 | 185 | 145 | 120 | 155 | 20 | 4×φ18 | — | — | |
| 80 | 200 | 160 | 135 | 155 | 22 | 8×φ18 | — | — | |
| 100 | 220 | 180 | 155 | 200 | 24 | 8×φ18 | — | — | |
| 125 | 250 | 210 | 185 | 220 | 26 | 8×φ18 | — | — | |
| 150 | 285 | 240 | 210 | 230 | 28 | 8×φ22 | — | — | |
| 200 | 340 | 295 | 265 | 270 | 28 | 8×φ22 | — | — | |
| 4:1 5:1 | 25 | 115 | 85 | 65 | — | 16 | 4×φ14 | 115 | 178 |
| 32 | 140 | 100 | 78 | — | 18 | 4×φ18 | 140 | 188 | |
| 40 | 150 | 110 | 85 | — | 18 | 4×φ18 | 150 | 195 | |
| 50 | 165 | 125 | 100 | — | 20 | 4×φ18 | 165 | 205 | |
| 65 | 185 | 145 | 120 | — | 20 | 4×φ18 | 190 | 218 | |
| 80 | 200 | 160 | 135 | — | 22 | 8×φ18 | 205 | 225 | |
| 100 | 220 | 180 | 155 | — | 24 | 8×φ18 | 225 | 273 | |
| 125 | 250 | 210 | 185 | — | 26 | 8×φ18 | 260 | 308 | |
| 150 | 285 | 240 | 210 | — | 28 | 8×φ22 | 300 | 322 | |
| 200 | 340 | 295 | 265 | — | 28 | 8×φ22 | 365 | 358 |
YB43X-16P型產品外形及結構尺寸
| 比例 | DN | D | D1 | D2 | A1 | b | z×φd | D3 | A2 |
| 2:1 3:1 5:2 3:2 4:3 | 40 | 150 | 110 | 85 | 132 | 18 | 4×φ18 | — | — |
| 50 | 165 | 125 | 100 | 140 | 20 | 4×φ18 | — | — | |
| 65 | 185 | 145 | 120 | 155 | 20 | 4×φ18 | — | — | |
| 80 | 200 | 160 | 135 | 155 | 22 | 8×φ18 | — | — | |
| 100 | 220 | 180 | 155 | 200 | 24 | 8×φ18 | — | — | |
| 125 | 250 | 210 | 185 | 220 | 26 | 8×φ18 | — | — | |
| 150 | 285 | 240 | 210 | 230 | 28 | 8×φ22 | — | — | |
| 200 | 340 | 295 | 265 | 270 | 30 | 12×φ22 | — | — | |
| 4:1 5:1 | 25 | 115 | 85 | 65 | — | 16 | 4×φ14 | 115 | 178 |
| 32 | 140 | 100 | 78 | — | 18 | 4×φ18 | 140 | 188 | |
| 40 | 150 | 110 | 85 | — | 18 | 4×φ18 | 150 | 195 | |
| 50 | 165 | 125 | 100 | — | 20 | 4×φ18 | 165 | 205 | |
| 65 | 185 | 145 | 120 | — | 20 | 4×φ18 | 190 | 218 | |
| 80 | 200 | 160 | 135 | — | 22 | 8×φ18 | 205 | 225 | |
| 100 | 220 | 180 | 155 | — | 24 | 8×φ18 | 225 | 273 | |
| 125 | 250 | 210 | 185 | — | 26 | 8×φ18 | 260 | 308 | |
| 150 | 285 | 240 | 210 | — | 28 | 8×φ22 | 300 | 322 | |
| 200 | 340 | 295 | 265 | — | 30 | 12×φ22 | 365 | 358 |
